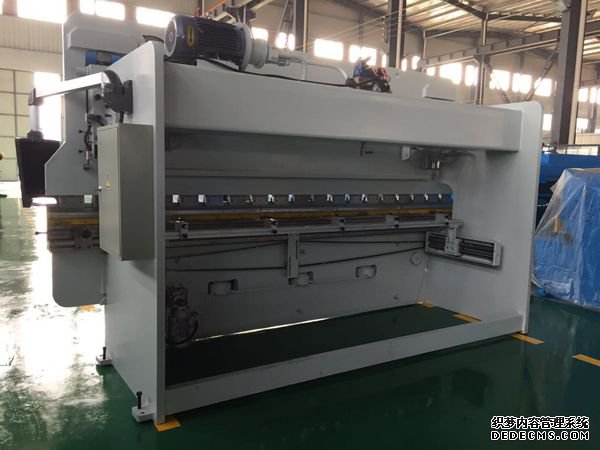

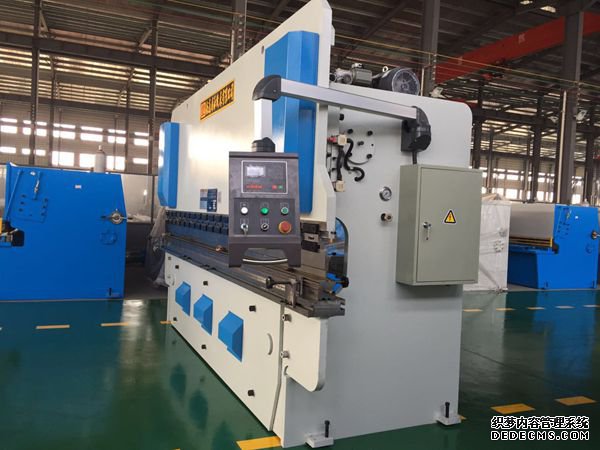

              WC67Y125T4000液壓補償折彎?rùn)C(jī)




            來源：未知  　點擊數：次　更新時間：1970-01-01






























	機器的基本技術參數：













					序號





					項目名稱





					數值





					單位





					序號





					項目名稱





					數值





					單位









					1





					公稱力





					125





					KN





					10





					主



					電



					機





					型號





					Y160M-4 B5









					2





					工作臺長度





					4000





					mm





					功率





					7.5





					KW









					3





					立柱間距離





					3200





					mm





					轉速





					970





					rpm









					4





					喉口深度





					320





					mm





					11





					滑塊行程速度





					空載





					60





					mm/s









					5





					滑塊行程





					120





					mm





					工作





					7





					mm/s









					6





					最大開啟高度





					400





					mm





					回程





					52





					mm/s









					7





					軸向柱塞泵





					25MCY14-1B





					12





					外形尺寸





					長





					4125





					mm









					8





					最大工作壓力





					25





					Mpa





					寬





					1600





					mm









					9





					后擋料最大位置





					600





					mm





					高





					2400





					mm





































	一、整機結構



	機器采用整機焊接結構，機架由左右墻板、工作臺、油箱、撐擋、同步軸及滑塊等組成。



	二、技術與工藝



























						數控折彎?rùn)C(jī)（選配）





						滾珠絲杠直線導軌（選配）











	1、整體鋼板焊接結構，機架厚實，剛性高，減震性強；



	2、本機床的機械結構主要由機架、工作臺、滑塊、主油缸和后擋料等部分組成。完善的設計與制造工藝，可以有效的保證機床的制造和使用精度。主要結構件的制造工藝流程（過程檢驗穿插其中）：



	板料入庫       理化檢驗       板料預處理（拋丸除繡）     數控火焰切割下料     切削加工各焊接結合面       組焊       氣體保護焊接       振動時效處理      大型落地鏜銑床等機械加工工序                              裝配成品；



	3、機床的機架、滑塊、工作臺等主要件均利用國內名牌的數控大型落地鏜銑床精加工而成，保證了主機的各項幾何精度。



	4、集成式液壓控制系統，結構緊湊，減少了管路連接，提高了系統的可靠性和易維修性。



	5、采用扭軸同步，在滑塊兩端裝有2個同步擺臂，,使滑塊動作始終與工作臺保持平行, 工作時抗偏載能力強。油缸下限行程機械檔塊定位，連續工作折彎角度不漂移。上模加裝撓度補償機構，折板精度高。



	6、擋料與滑塊行程調整，手動微調，數字顯示。液壓動力單元結構緊湊，安裝方便，采用了油液通道和接頭數量被限制到最小程度的集成液壓閥塊，滑塊上傳動，速度調節范圍大，工作平穩可靠。



	7、上模配有撓度補償機構，調節方便。



	8、上動式折彎設計，工作平穩，操作方便、安全；



	9、滑塊在下止點有保壓延時功能，確保工作件精度。



	10、擋料部分：擋料采用電機傳動，通過鏈輪帶動兩絲杠同步移動，計數器顯示擋料尺寸，可手動微調。



	部分配套件供應商



	油缸主要密封圈：日本華爾卡                  主控電氣元件：西門子（蘇州）



	液    壓    閥：海門新力閥組                油        泵：上海優質油泵



	模          具：南通久久模具            電        機：南通恒力電機
