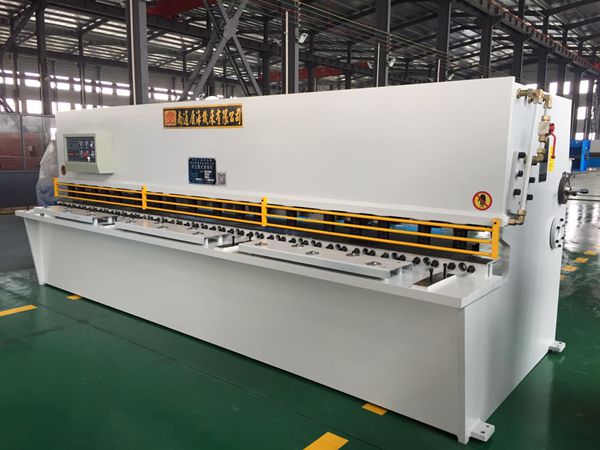

              6*4000數控剪板機




            來源：未知  　點擊數：次　更新時間：1970-01-01








































		機器的基本技術參數：













						序號





						項目名稱





						數值





						單位





						序號





						項目名稱





						數值





						單位









						1





						可剪板厚





						6





						mm





						10

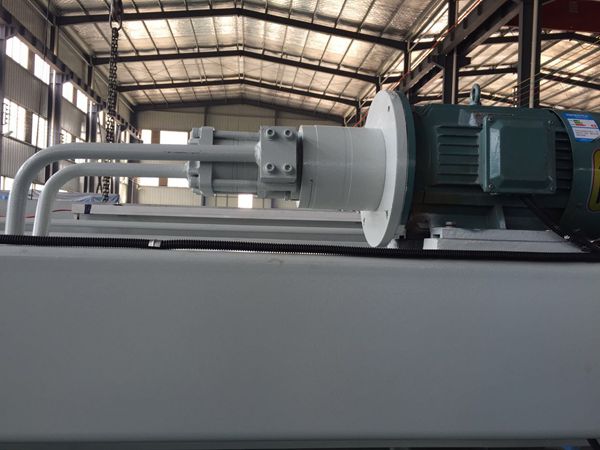

						主



						電



						機





						型號





						Y132M-4 B5









						2





						可剪板寬





						4000





						mm





						功率





						7.5





						KW









						3





						被剪板料強度





						σb≤450





						N/mm2





						轉速





						1440





						rpm









						4





						行程次數





						12





						次/min





						11





						軸向柱塞泵





						型號





						25MCY14-1B









						5





						剪切角





						1.5°











						流量





						25





						L/min









						6





						喉口深度





						150





						mm





						壓力





						31.5





						Mpa









						7





						刀片長度





						4100





						mm





						12





						外形尺寸





						長





						4800





						mm









						8





						工作臺離地高度





						800





						mm





						寬





						1800





						mm









						9





						后擋料范圍





						20～600





						mm





						高





						1800





						mm













		一、整機結構



		整機采用全鋼焊接結構，墻板、工作臺、刀架體等焊接部件振動消除應力，具有很好的剛性與穩定性。



		二、技術與工藝

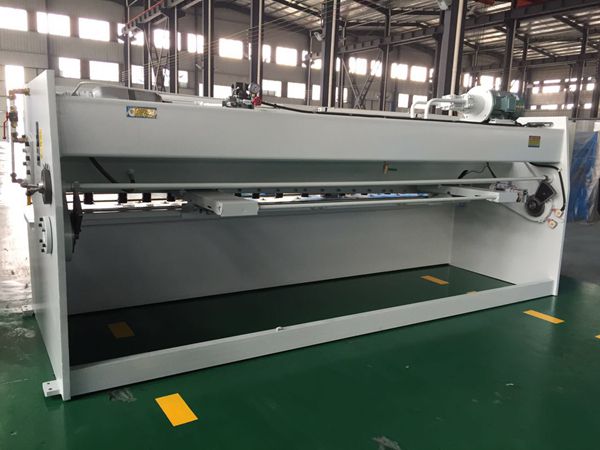

							剪板機后擋料





							剪板機閥組











		1、 本機屬新一代液壓剪板機。采用先進的液壓集成閥塊。結構緊湊，減少管路連接，提高了系統的可靠性與易維修性。



		2、結構件采用噴丸方式除銹，并噴涂防銹漆；



		3、機床的機架、上刀架、工作臺等主要件均利用國內名牌的數控大型落地鏜銑床精加工而成，保證了主機的各項幾何精度。



		4、 串聯油缸使機床在剪切時，油缸同步，剪切角不會變動。



		5、上刀架安裝刀片的安裝面為螺旋面，確保在剪切過程中刀片間隙的均勻性，剪切斷面質量好。子軸支承上刀架上、下擺動動作，偏心機構快速調整刀片間隙，提高剪切精度。

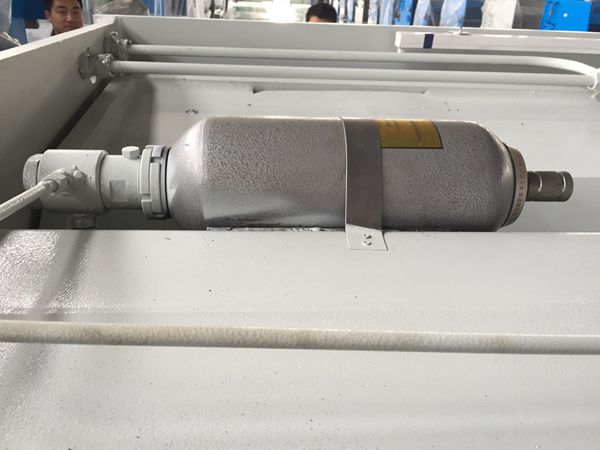

		6、 蓄能器回程平穩、迅速，改變了傳統的儲氣筒的結構，杜絕氮氣泄露的情況。



		7、 上刀片菱形，下刀片矩形，材質9CrSi，硬度好、壽命長。



		8、上、下刀片刀口間隙由手柄調節，刻度盤指示數值，調整輕便迅速、正確可靠。



		9、設有燈光對線裝置，電動機械式后擋料，并能作手動微調，擋料尺寸及剪切次數均有數字顯示裝置，使用方便。



		10、防護柵與電氣構成聯鎖，電氣箱設有電源開關和機械聯鎖裝置，確保操作及維修的安全。



		11、 工作臺面設滾動結構，減少板料劃傷，并可減少摩擦阻力。



		部分配套件供應商



		油缸主要密封圈：日本華爾卡                  主控電氣元件：西門子（蘇州）



		液    壓    閥：海門新力閥組                油        泵：上海優質油泵



		刀          片：上海金山優質刀片         電        機：南通恒力電機
